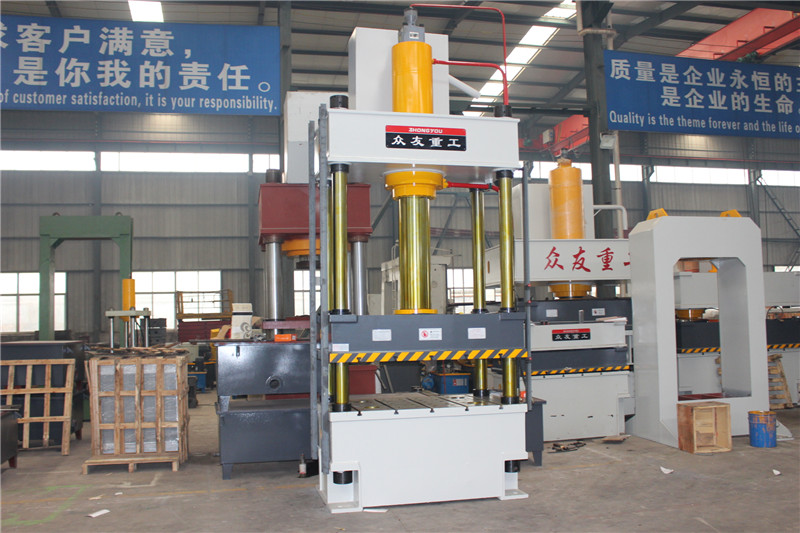

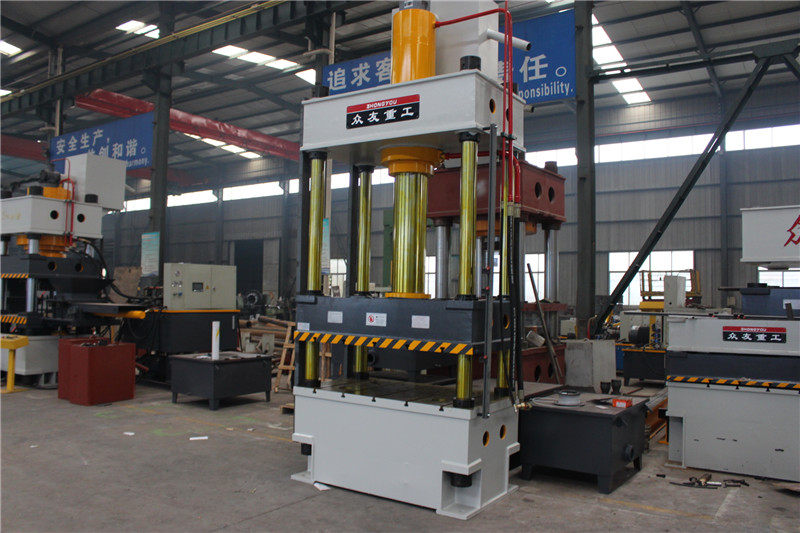

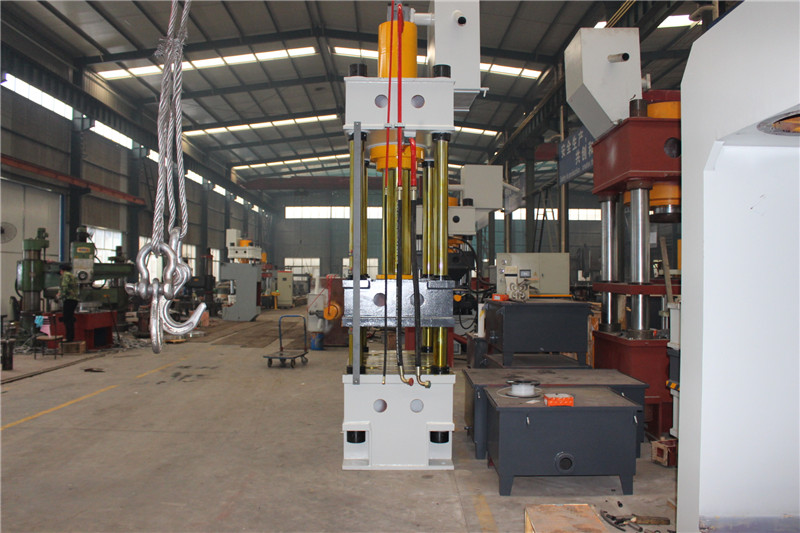

200噸金屬冷壓成型四柱液壓機采用三梁四柱式結構，具有操作簡便、工作可靠，并可根據具體成型工藝要求增加相應的輔助裝置，以適應較為復雜零件的生產。三梁四柱液壓機結構簡單經濟實用，它由上橫梁，滑塊，工作臺，立柱，主缸，液壓動力系統及電器系統等部件組成。它的顯著特點是工作空間寬敞，整機結構簡單，工藝性較好。機身由上橫梁，活動橫梁，工作臺和四根立柱組成，工作缸安裝在上橫梁內，活動橫梁與工作缸的活塞聯接成一整體，以立柱為導向做上下運動，并傳遞工作缸的內產生力量，對制件進行壓力加工
200噸金屬冷壓成型四柱液壓機采用三梁四柱式結構，上梁、工作臺通過立柱和緊固螺母、調整螺母結合成一個固定機架，機架精度靠調節螺母調整，具有良好的強度、剛度和精度保持性。同時上梁、工作臺、滑塊等大件為鋼板焊接件，經計算機優化設計，其強度、剛性、結構、防變形性等均滿足標準和使用要求，且有充裕的安全系數；采用二氧化碳氣體保護焊加手工電弧焊焊接，焊接質量達到要求，通過物理震動處理消除內應力

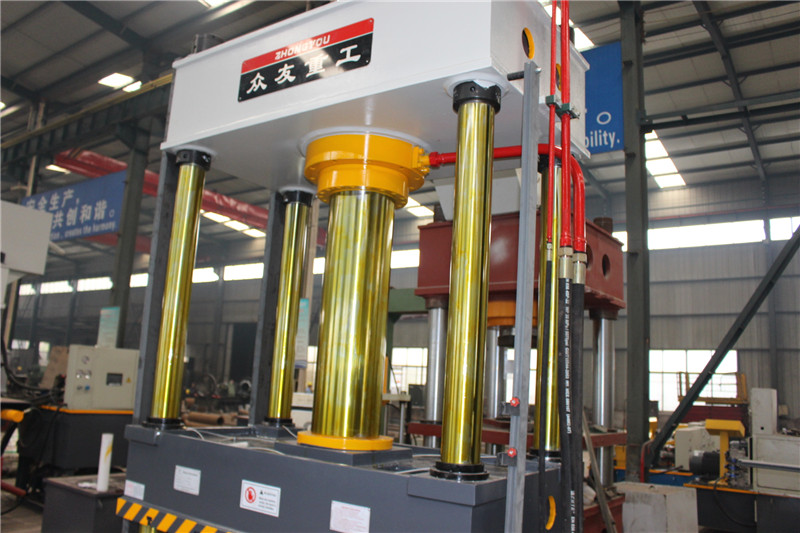

主缸缸體固定于臺面。活塞下端用聯結法蘭、螺栓與滑塊聯接，活塞頭部之材料為鑄鐵，作導向用。200噸金屬冷壓成型四柱液壓機活塞頭部按有方向相反的YX型密封圈，在活塞桿上裝有O型密封圈，將缸內分成兩個油腔缸上裝有導向套，導向套的外圓上裝O型密封圈，借助法蘭及螺栓鎖緊，以保證缸口密封。在缸口法蘭上裝有防塵圈，以保證活塞桿的防塵
優質油缸，缸體為優質鋼，采用優質材料密封圈，確保密封可靠
南京環球電機，廣大客戶指定品牌;性能穩定,值得信賴
品牌插裝閥，采用國內知名，品牌集成插裝閥組，質量穩定可靠
電器系統排列整齊、一目了然并且配送電器原理
2、插裝閥、電液比例閥的使用和獨特的油路設計使液壓系統完美無缺，即使在長期大負荷的情況下工作，系統也不會出現力不從心的現象
3、系統設計預泄荷裝置，大程度消除了液壓沖擊
4、先進的快速裝置，確保用戶的生產需求
5、200噸金屬冷壓成型四柱液壓機電器部分采用進口PLC全自動控制系統，抗干擾能力強、故障率低
6、200噸金屬冷壓成型四柱液壓機機體采用整體鋼結構，強度高，穩定性好，不需要安裝地腳螺釘
| YQ32系列三梁四柱液壓機 | |||||||
| 項目 | 100T-A | 100T-B | 160T | 200T-A | 200T-A | 315T-A | 315T-B |
| 液體壓力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑塊有效行程mm | 500 | 600 | 600 | 700 | 600 | 800 | 600 |
| 開口高度mm | 800 | 900 | 900 | 1200 | 900 | 1250 | 1000 |
| 工作臺有效面積 | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
| 空程下降速度mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
| 壓制速度mm/s | 5-10 | 5-15 | 5-10 | 5-10 | 5-10 | 8-15 | 8-15 |
| 回程速度mm/s | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
| 電機功率KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
| 頂出力t | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
| 頂出行程mm | 200 | 200 | 200 | 220 | 220 | 300 | 300 |
| YQ32系列三梁四柱液壓機 | |||||||
| 項目 | 400T | 500T | 630t | 800T | 1000T | 1250t | 1600t |
| 液體壓力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑塊有效行程mm | 800 | 900 | 900 | 1000 | 900 | 900 | 1000 |
| 最大開口高度mm | 1250 | 1500 | 1500 | 1800 | 1600 | 1600 | 1800 |
| 工作臺有效面積 | 1260*1160 | 1400*1400 | 1600*1600 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 |
| 空程下降速度mm/s | 120 | 150 | 150 | 160 | 160 | 160 | 180 |
| 壓制速度mm/s | 5-12 | 5-12 | 5-12 | 5-12 | 10 | 6-10 | 6-10 |
| 回程速度mm/s | 90 | 120 | 120 | 120 | 140 | 140 | 140 |
| 電機功率KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
| 頂出力t | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 |
| 頂出行程mm | 300 | 300 | 350 | 350 | 350 | 350 | 350 |
滕州眾友重工機械設備有限公司是我國液壓機、壓力機專業生產企業之一, 公司擁有大型落地鏜銑床、重型車床、銑床刨床等設備，工藝裝備先進,專業生產常規液壓機、四柱液壓機、小型液壓機、單臂液壓機、多功能液壓機、框式液壓機、龍門液壓機、臥式液壓機、三梁四柱液壓機各類液壓機及汽保設備。公司與多家國有大型企業、獨資合資及民營企業服務配套數十臺，深受用戶歡迎
1.關于質量，你們如何控制質量呢?
滕州眾友重工機械設備有限公司有16年的液壓機生產經驗。整機檢測合格后準予出廠。
2.關于交貨貨期
通常是3-60天。根據您的需求，量身定制液壓機設計方案。
3.是否提供技術支持?
眾友重工液壓機，72小時內免費提供設計方案。
4.你們的產品有資質認證嗎？
我們的產品我公司已通過國內ISO質量管理體系認證、歐盟CE認證、SGS等多項認證，擁有多項產品創新 專利及榮譽證書
5.滕州眾友重工的優勢
我們擁有自主廠房，自主品牌，16年的生產經驗，完善的售前售后服務，工人生產經驗豐富，原料源于 大品牌，產品質量有保障，價格優惠
6.滕州眾友液壓機廠家地址
山東省滕州市經濟開發區興業北路219號
聯系我們：13562463338
※ 本網站的圖片、價格僅供參考，具體以實物為準。歡迎來電來函咨詢
